Автор Тема: Бюджетный пьезо-датчик

Андрей Нуждин



Я бы сказал, халявый :-)Ибо в качестве датчика исполован пьезоэдлемент от часов.
В общем, плучилось так:
http://avn.dsn.ru/temp/fr50pp.mp3
Гитара резонаторная. Автор Тема: Re: Бюджетный пьезо-датчик

sancho



а подробнее можно про конструкцию? Автор Тема: Re: Бюджетный пьезо-датчик

Андрей Нуждин



Все в общем-то просто:
http://avn.dsn.ru/temp/mixfotos.jpg
Вот трек, где по-удачнее получилось:
http://avn.dsn.ru/temp/telega.mp3
Вторая акустика fender DG7. Я на нее тоже поставил датчик, правда заводского изготовления. Автор Тема: Re: Бюджетный пьезо-датчик

Андрей Нуждин



Вот еще снимок: pickup2.JPG Автор Тема: Re: Бюджетный пьезо-датчик

Nemo



А можно фотку датчика отдельно? Это какая часть от часов? Пищалка? Автор Тема: Re: Бюджетный пьезо-датчик

Андрей Нуждин

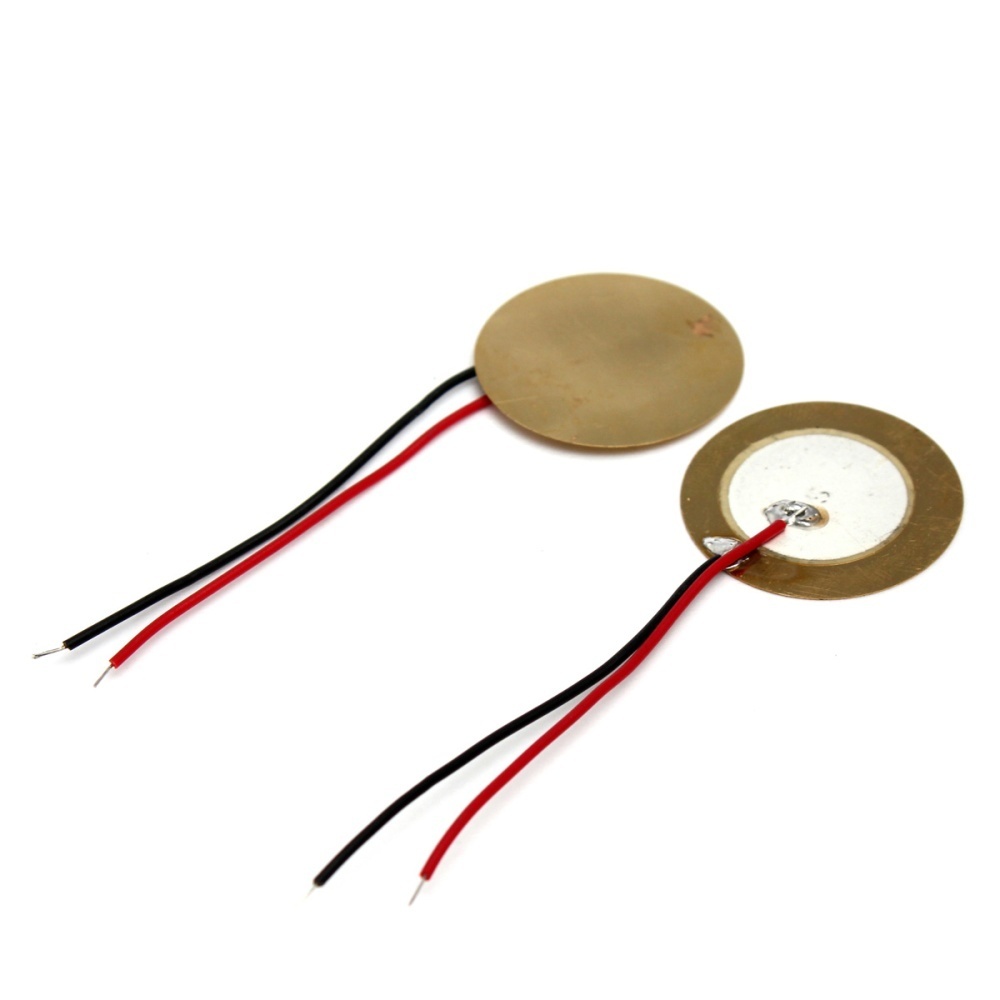

Можно и по-крупнее. Да, это "пищалка" от часов.
По центру датчика просверлил отверстие для винта крепления спайдера к конусу. Датчки приклеих эпоксидным клеем.
В отверстие вставил кусочек ПВХ-трубки, чтобы исключить (на всякий случай) электрический контакт "горячего" провода с корусом резонатора. pickup3.jpg Автор Тема: Re: Бюджетный пьезо-датчик

Игорь

Оренбург

Андрей, я с большим интересом послушал выложенный тобой трек и озадачился только одним вопросом: чем ПРИНЦИПИАЛЬНО отличается использованный тобой пьезоизлучатель от фирмовых? Может у меня туго со слухом и восприятием, но у меня такое впечатление, что звук отличный. У нас в городе был гитарный мастер, который на все свои акустики, и шестиструнки и басы, ставил именно такие штуки, как у тебя. И все играло и играет до сих пор отлично, чисто, звонко.
Или разница между таким "пятачком" и фирмОвыми пьезодатчиками только в понтах ? Автор Тема: Re: Бюджетный пьезо-датчик

Андрей Нуждин



Игорь, принципиально - ни чем не отличается.
Разница может быть в толщине пластины, резонансных свойствах... это так, гипотетически.
Меня тоже результат устроил, особенно соотношение цена/качество :-)
"Понты", да наверно имеют место быть :-)
Но с дгугой стороны - это я, например, не музыкант, у меня есть время и навыки, что бы делать подобные вещи, а профи просто не будут заморачиваться на сей счет.
Хотя, ряд фирм выпускают датчики не на основе пьезо-керамики, а некого полимера, или электретной пленки. Вот тут есть описание: http://www.nspickups.ru/useful/articles/article1.html
Все дело в том, что если взять стоимость моей гитры, то получается слишком дорого ставить туда фирменный датчик. Например, у Сеймура есть модель хитрая стоимомстью более 0. Так у меня вся гитара столько стоит :-)
Что же до звука, я забыл упомянуть, что использовал при записи преамп Hartke Acoustic Attack. Весьма интересный прибор: эмулятор лампового преампа, трехполосный эквалайзер с параметрической серединой, блендером обработанного и прямого сигналов. Кроме того, вчера я обнаружил, что этот девайс еще и динамическую обработку сигнала осуществляет (компрессия, возможно в режиме лимитера). По крайней мере динамика много ровнее становится, клиппинга нет и звук плотнее.
И еще по датчикам: самопальный обеспечивает более равномерную динамику, по сравнению с фабричным, установленным мной под порожек DG7. Хотя, тут еще не исключен факт не очень корректной уставки (пришлось фрезеровать в глубину паз под порожек, чтобы компенсировать толщину батчика).
В случае же с самодельным - контакт с резонирующей поверхностью намного лучше. Автор Тема: Re: Бюджетный пьезо-датчик

Игорь

Оренбург

В общем, ты подтвердил лучшие мои надежды :) Это я уже не говорю о том, что можно не курочить китайские электронные часы, а просто купить в магазине пьезоизлучатель, например ЗП-3 за 10 рублей.
Кстати, по поводу установки специализированного пьезодатчика: довелось мне ремонтировать "Овейшен", так там бридж просто профрезерован насквозь, до самой деки, а высота порожка с датчиком подогнана путем подкладывания под датчик нескольких слоев тонкого текстолита... Автор Тема: Re: Бюджетный пьезо-датчик

Игорь

Оренбург

Кстати, касаемо ссылки - написано весьма развернуто, но, по моему, чересчур претенциозно: чувствуется что для автора не последняя задача - продать датчики подороже. Тут как всегда имеет место столкновение чистой теории с грубой практикой: Николай Савинов велеречиво рассуждает о тонкостях озвучки акустических инструментов, а Андрей Нуждин расхерачил китайские электронные часы и наслаждается полученным результатом... Автор Тема: Re: Бюджетный пьезо-датчик

Ден2



Игорь, это был оригинальный Ovation или китайская имитация? Автор Тема: Re: Бюджетный пьезо-датчик

Игорь

Оренбург

Судя по документам, кои к нему прилагались - маде ин США. Автор Тема: Re: Бюджетный пьезо-датчик

Андрей Нуждин



Игорь, я не чего не расхерачивал :-)У телекоммуникаторщиков наших - какго добра только нет :-)
По поводу статей: я в первую очередь обращаю внимание на техническую сторону вопроса, остальное мне не принципиально.
По поводу Овейшен - удивлен! Я наверно просто сниму миллиметра полтора с нижней части порожка. Глубже не хочу фрезеровать. Автор Тема: Re: Бюджетный пьезо-датчик

t-o-m



Да вовремена моего детства все так делали.
Часы montana forever.
И под бридж урала, блин.
Верхов...дофига. Автор Тема: Re: Бюджетный пьезо-датчик

Игорь

Оренбург

Андрей, это, между прочим, не только у Овейшена. В книге Тони Бэкона "Ultimate Guitar Book" (кажись, правильно написал) есть фотография мастеровой акустики "по частям", там видно, что бридж сделан точно таким же манером - сначала насквозь.
Кстати, а что в этом аморального? Текстолит - штука твердая, значит звук проводит как надо. А в серийном производстве что главное? Чтобы побыстрее и удешевить процесс... Автор Тема: Re: Бюджетный пьезо-датчик

hobot



Народ, возможно ли так сделать?
Распайка моя выглядела так:см.рис. Сейчас я присобачил пьезу на дридж.
Хочу чтобы её не только можно было подключать к схеме,но и
включать отдельно.Т.е., что бы при этом распайка магнитных датчиков
отключалась.Хочу к схеме добавить тумблер на 3 позицыи, что бы было так:
1.Пьеза одна.
2.Пьеза с общей схемой.
3.Пьеза выкл. - работает стандартная схема.
Если можно, то по ходу получится так, что вся схема должна
пройти через этот переключатель. Не добавиться ли при этом фона и не
измениться ли звук магнитных датчиков?
Если к выходу припаять, то не будет регулироваться громкость пьезы.
Просьба,если так можно сделать, подсказажите как можно распаять этакую схему.
Спасибо. hum_sing_hum_1vol_switch.JPG Автор Тема: Re: Бюджетный пьезо-датчик

hobot



1 Автор Тема: Re: Бюджетный пьезо-датчик

sancho



ничего не изменится паяй, а на пьезу можно отдельный потенциометр громкость поставить только по схеме джаз баса, то есть плюс от пьезы паяется на центральный контакт потенциометра(500к) а плюс от переключателя и минус на крайние. в этом случае даже если работает вся схема с магнитными датчиками громкость пьезы будет работать только для неё Автор Тема: Re: Бюджетный пьезо-датчик

guest



А такая самопальная пьеза будет пахать на цельнокорпусных гитарах? Автор Тема: Re: Бюджетный пьезо-датчик

hobot



Да, пахает. У меня трэмоло ибанез FAT-10, я её приклеил на машинку(Струны тудой праходзять),незаметно и + 1 датчик получилось.Там самая большая вибрация.Звук спецефический, железный.Только ещё с распайкой не определился доконца. Автор Тема: Re: Бюджетный пьезо-датчик

Nemo



А можно подробней, куда датчик крепил и как? Я доделываю страт с фиксированным винтажным бриджем (как на Том Делонг Стратокастер). Думаю между бриджем и декой зажать. Как думаете, нормально будет? Автор Тема: Re: Бюджетный пьезо-датчик

hobot



Вот.. Автор Тема: Re: Бюджетный пьезо-датчик

hobot



pieza.JPG Автор Тема: Re: Бюджетный пьезо-датчик

t-o-m



Как такую штуку в гитару типа LP засунуть? Автор Тема: Re: Бюджетный пьезо-датчик

hobot

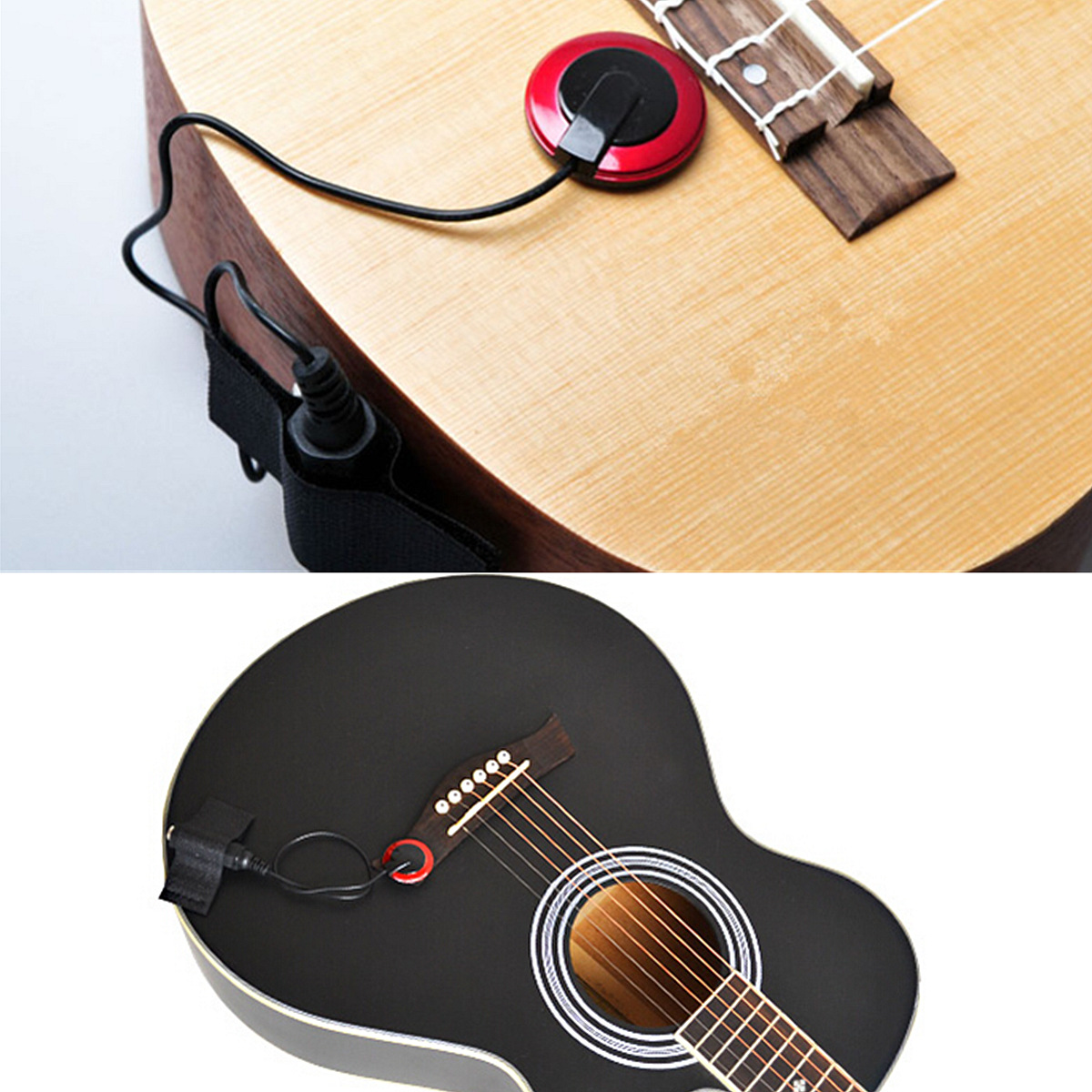

При изготовлении лекгко, просто внутрь дэки клеишь в любое место,где звук больше нравиться,выводишь контакты на тэмброблок. Я такие гитары не разбирал но думаю когда снимаешь пластик(если такой имеется),который под звучками. Гитара полая, думаю там будет место куда можно приклеить пьезу, или там где потенциометры стоят и т.д. Автор Тема: Re: Бюджетный пьезо-датчик

hobot



Сними звучки и через посадочные места... Автор Тема: Re: Бюджетный пьезо-датчик

t-o-m



Ну он не полый. Автор Тема: Re: Бюджетный пьезо-датчик

Ozzy7


Ударные

А где купить пьезодатчик ВП-2 или похожий и ск. он стоит? Автор Тема: Re: Бюджетный пьезо-датчик

Tomahawk

Одесса
Musima,RR costum, в разработке

Скажите, а для пьезы нужен онборд-преамп??? Если нужен - то кто делал и давайте схемкой делиться :)

"Единственное мое стремление – работать, не думая о расходах...Мне не нужно ни лошадей, ни яхт, на все это у меня нет времени. Мне нужна мастерская!"
Томас Алва Эдисон (Thomas Alva Edison)

Автор Тема: Re: Бюджетный пьезо-датчик

ПЁТР ы МАСЕТЕР

МОСКВА
Квадрогусли, с 4х канальным хайгейновым тубовым преампом.

Там народ заморачивается по этой теме и не только и здесь полистать страницы и точно есть тема про пьезы, а так в 2х словах, Нужен и преамп и умение его ставить. Проще купить всё готовое и не парить мосг и ещё одно место. :idea2:

Атстой блин КЕТАЙСКИЙ, АЦКИЙ кругом и тупые алени с аленеводами, которые срут на форумах тупыми вопросами, атрыгонами и каментами.
А по жизни переделываю и ремонтаю галимый КЕТАЙ, в кастомжопный КЕТАЙ. ДОРОГО.
Ы.Каждый в душе немного МАСЕТЕР.

Автор Тема: Re: Бюджетный пьезо-датчик

v.a.d.a



когда в школе учился пьезо-датчик из музыкальной открытки за 10р достал и на акустику впендюрил-так свои "произведения" записывал. Автор Тема: Re: Бюджетный пьезо-датчик

BenderRodriguez

Краснодар
Бас

Ставили и просто от наушников ухо одно.
Микрофон такой получался. А вообще еще можно микрофон от наушников(которые с головным микрофоном) вставить. У меня такой валяется. Он около 8-и мм в диаметре. Сверлишь отвестие сверлом 8-ой и с клеем вбиваешь(аккуратно)и все получится. Правда звук какой будет не знаю(знаю что врятли придется по вкусу) но работать будет

SX

Автор Тема: Re: Бюджетный пьезо-датчик

Jhav

N-sk

>>а высота порожка с датчиком подогнана путем подкладывания под датчик нескольких слоев тонкого текстолита...
есть такое. даже на подписухе Эл Ди Меолы.. Мой Сэнсей рассказывал, что когда ремонтировал такую гитару, очень удивился прокладкам (там помимо текстолита еще какой-то пластик был, пленки) между пьезой и самим порогом. выкинул все это, сделал новый порог - побольше.. Собрал - звук изменился.. Не в ту сторону, в которую хотел закащщик, ярый поклонник звука Меолы..

нет, я не все знаю. я пользуюсь поиском

Автор Тема: Re: Бюджетный пьезо-датчик

ПЁТР ы МАСЕТЕР

МОСКВА
Квадрогусли, с 4х канальным хайгейновым тубовым преампом.

>>>а высота порожка с датчиком подогнана путем подкладывания под датчик нескольких слоев тонкого текстолита...
>
>есть такое. даже на подписухе Эл Ди Меолы.. Мой Сэнсей рассказывал, что когда ремонтировал такую гитару, очень удивился прокладкам (там помимо текстолита еще какой-то пластик был, пленки) между пьезой и самим порогом. выкинул все это, сделал новый порог - побольше.. Собрал - звук изменился.. Не в ту сторону, в которую хотел закащщик, ярый поклонник звука Меолы..
Это есчё делается для демпфера, чтобы не заводилась, ну и типа регулирования высоты. :idea2: Я када Овайшен - КАСТОМ ЛЕГЕНД перебирал электронщину, тож из под пьеза кучу пластин достал и тож такое дело использую в отстройках пьезоаккустик. :umnik:

Атстой блин КЕТАЙСКИЙ, АЦКИЙ кругом и тупые алени с аленеводами, которые срут на форумах тупыми вопросами, атрыгонами и каментами.
А по жизни переделываю и ремонтаю галимый КЕТАЙ, в кастомжопный КЕТАЙ. ДОРОГО.
Ы.Каждый в душе немного МАСЕТЕР.
