Автономная система отопления, зависящая от электричества, уязвима. Даже краткосрочные скачки напряжения, способны ее остановить, а в отсутствие владельцев, при минусовой температуре, полностью разморозить. Проблему решает источник бесперебойного питания, далее ИБП для газового котла с аккумулятором. Модели разнятся – подробности важно знать.

ИБП для газовых котлов отопления

Содержание

Назначение бесперебойника, состав, принцип работы

Суть прибора понятна – скачки напряжения, отключение, не страшны газовому котлу в случае нештатных ситуаций. Кроме того, бесперебойники нужны для циркуляционного насоса, блока автоматики, регуляционных клапанов, имеющих процессорные схемы. ИБП для котла не даст чувствительным элементам выйти из строя.

Состоит прибор из двух модулей: стабилизатора и аккумулятора. Благодаря нехитрой конструкции, подключают бесперебойник своими руками. В будущем потребуется лишь заменить аккумуляторную батарею, которая рассчитана на работу в течение нескольких лет. Сама эксплуатация прибора отличается простыми настройками и полным отсутствием шума, что для внутридомовой конструкции ценное качество.

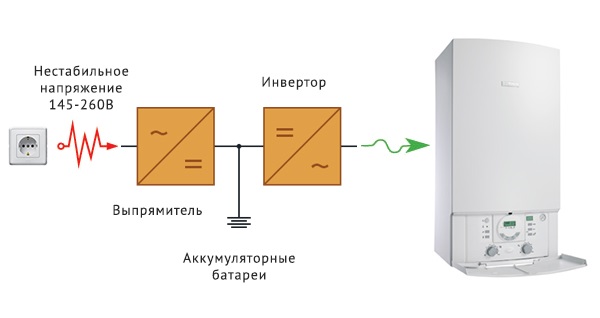

Как действует устройство: схема

  • В случае перепада напряжения, выходное значение поступающего в котел потока электронов после бесперебойника выглядит в виде плавной синусоиды. Такой тип движения наиболее благоприятен для работы клапанов, двигателей, насосов и прочих комплектующих автоматического котла. В то время как скачки дают прерывистую амплитуду, негативно влияющую на состояние сложных приборов.
  • Важно помнить, что бесперебойник для котла должен соответствовать назначению – к агрегату не подойдут компьютерные выпрямители, достаточные в период работы процессора. Несоответствие фаз выведет из строя любое оборудование – топливный котел рассчитывается на отдельный силовой ввод.
  • При нормальной работе сети, электричество накапливается в АКБ. Во время отключения подачи тока, ИБП с внешними аккумуляторами включается, преобразовывая накопленные запасы в подачу для котлоагрегата, и работает до полного израсходования либо до начала поступления магистральной энергии.

Перестройка прибора с нормального на аварийный режим происходит за доли секунды, отчего остановка системы не происходит. Отключение ИБП для котла отопления идет по такой же схеме.

Виды ИБП: вариант для газового котла отопления с внешним аккумулятором и другие

Разнообразие устройств, позволяет выбрать ИБП под собственный тип котлоагрегата. Условно, бесперебойники делятся на следующие группы:

Источник бесперебойного питания для газового котла
  1. Модели off-line. Конструкция состоит из корпуса с АКБ, преобразовательного инвертора и контроллера всей системы. Отсутствие стабилизатора не сказывается на работе прибора, но, лишает его долговечности из постоянных включений-отключений, зависящих от частой смены магистрального напряжения зимой. Такие источники бесперебойного питания для котлов недороги и подойдут собственникам жилых частных домов в средней полосе страны, где перемены климата умеренны. Идеальный вариант для дачи с сезонным посещением. Стоит обратить внимание, что устройство не подойдет для жидкотопливных котлов, где загрузка топлива и температура горения нестабильна.
  2. Линейно-интерактивные модели. Это резервное энергоснабжение оснащено стабилизатором, отчего вероятность поломки снижена. Прибор рассчитан на работу с газовым котлоагрегатом, как и в случае вышеописанного варианта. Переключения в связи с перебоями электричества происходит за 15 мс и никак не отражается на показателях работы.
  3. Модели on-line. Наиболее прогрессивные приборы, так как в них для пущей надежности подключены инверторы двойного назначения – ток преобразуется несколько раз. Сначала в постоянный, а затем переменный со стабильными показателями. Благодаря ИБП скачки напряжения даже при длительном отключении системы от магистральных сетей не угрожают прибору. От повышенной безопасности зависит стоимость ИБП для газового котла – в отличие от первых двух, она высока.

Если говорить о конкретном выборе для собственной мини-котельной, то лучше приобрести дорогостоящий прибор и беспроблемно подключить генератор к сети, чем постоянно ожидать срывов в работе уже самого бесперебойника.

Правильный выбор бесперебойника

Чтобы не ошибиться с выбором и приобрести действительно оптимальный бесперебойник для отопления, важно обратить внимание на следующие рекомендации:

  • Мощность прибора. Если собственный агрегат рассчитан на большое количество генерации тепла и горячей воды, то и потребление энергии увеличивается в разы. Чтобы правильно выбрать бесперебойник для котла отопления, паспортная маркировка агрегата увеличивается в три раза.
  • Важно помнить про циркуляционный насос – он потребляет большое количество электричества, отчего и происходит расчет мощности. Если домашний ввод один, то либо устанавливают второй силовой щит, либо рассчитывают мощность, суммируя все работающие бытовые приборы в доме, включая технику.
  • Индивидуальные данные: качество электроэнергии, постоянство питания, периодичность перепадов и их частота. Если значения повышенные, то приобретать устройства офф-лайн не имеет смысла – постоянная работа снижает срок эксплуатации в разы.
  • Время работы. Зависимость прямо пропорциональна емкости аккумуляторных батарей – чем выше значение, тем больше работает бесперебойник для газового котла без подзарядки. На момент отключения магистральных сетей, учитывают количество работающих приборов – они влияют на уменьшение накопленных запасов. Если скачки напряжения происходят в отсутствие владельцев, важно уходя из дома оставить работающим только котловой агрегат.
  • Важно приобретать резервное питание с возможностью дополнительного присоединения аккумуляторов. Домашний быт предусматривает изменение количества электроприборов и аппарат, имеющий такую функцию, станет крайне полезным.
  • До приобретения и установки важно рассчитать размер нагрузки в момент запуска – например, при запуске ИБП для насоса отопления, она увеличивается в 3–6 раз и запас прочности в 30% необходим. Им обладают «продвинутые» модели со встроенным инвертором и системой контроля. Простые модели снабжены автоматической защитой и собственнику придется несколько раз перезапускать бесперебойник.

Если собственные расчеты трудны для понимания, то поход в соответствующую торговую сеть даст свои результаты – консультанты объяснят назначение и параметры прибора. Вполне возможно установить ИБП под ключ у службы, занимающейся настройкой и ремонтом газового оборудования.

Блок питания с электронным дисплеем

Выбор бесперебойного источника питания для циркуляционного насоса

Владельцы домов в несколько этажей, пользуются услугами электричества при отоплении чаще, так как без насоса система просто не сможет функционировать, вызывая постоянную остановку котла и невозможность вытеснить воздух из трубопровода. Ориентироваться при выборе ИБП для циркуляционного насоса отопления следует по следующим параметрам:

  1. Объем гидроаккумуляторного бака + количество носителя в системе и теплообменнике. Важно прибавить к этому значению 20% на горячее водоснабжение. От полученного значения выбирается бесперебойник для насоса отопления – чем больше объем, тем выше мощность устройства.
  2. Мощность насоса. Если агрегат способен гонять большие порции воды, то при отключении потребуется оставить температуру носителя не ниже той, что была до аварийной ситуации. Соответственно потребуются большие мощности.
  3. Емкость бесперебойника. Выбирать следует наибольшую, так как отключение электричества в период холодов для водяной системы чревато размораживанием трубопровода. Аккумуляторы для дома при отключении электричества должны удержать суточный пробел в магистральной сети как минимум.

Монтаж ИБП: подключение своими руками

Большой премудрости в сборке нет. Потребуются: инвертор, преобразующий 12 вольт в стандартные сетевые показатели – 220V. Особое внимание – он должен быть маркирован как с чистой синусоидой. Пиковая и рабочая мощность – 600 и 300 Вт соответственно. Далее, зарядка для АКБ. Для этого подойдет автомобильный вариант, если нет желания приобретать конкретно для ИБП. Ну и, собственно, аккумулятор. Он может быть автомобильным, рассчитанным на 4–5 часов работы или гелиевым, приспособленным для частых отключений и быстро заполняющимся вновь. Средняя цена собственноручно смонтированного ИБП – до 10 тыс. рублей.

Как сделать стабилизатор для твердотопливного котла

Элементарная схема ИБП заключается в присоединении клемм инвертора к соответствующим выходам аккумулятора. Для этого приобретается провод сечением от 4 квадратов. Остается включить вилку котла в инвертор, нажать на соответствующую кнопку прибора и работа начнется. Когда потребуется зарядить севшие АКБ, то к аккумулятору присоединяется устройство, восполняющее потерю. Достоинство установки в дешевизне – инвертор стоит на несколько порядков ниже, чем заводская система бесперебойного питания.

Эксплуатационные нюансы лучших настенных моделей Cyberpower, Line, Теплоком

Любое устройство оценивается по комфорту пользования. Поэтому производители создали два варианта ИБП по типу монтажа: настенные и напольные. Преимущества первой модели в удобном расположении – устройство бесперебойного питания располагается на свободной стене в котельном помещении. Недостаток: малая емкость АКБ, что, впрочем, решаемо, так как прибор имеет дополнительные возможности для присоединения выносной батареи.

Вторая модель подходит для бесперебойного питания даже для промышленных комплексов, это будет интересно для владельцев подсобных хозяйств, ферм, бизнес-проектов. Блоки бесперебойного питания охватывают необходимые мощности и удерживают поток в течение суток и более.

ПОСМОТРЕТЬ ВИДЕО

Сэкономить на полезном устройстве нельзя – стоимость отопительного агрегата и его монтажа вкупе с соответствующими разрешениями и бюрократическими проволочками выйдет собственнику многократно дороже. Правильный подбор источника альтернативного питания – залог долговечной эксплуатации отопления. Ибп для котла должен отвечать всем требованиям правил безопасности!
