Электропроводка в бане — виды прокладки, правила безопасности и самостоятельный монтаж

Электропроводка в баню производится по особым правилам – согласно требованиям ПУЭ, которые специально разработаны для влажных помещений, как баня. Главные правила такие: вся фурнитура располагается в предбаннике или комнате отдыха, в моечной и парилке никаких розеток нет, а плафоны для светильников ставятся полностью герметичные – специальные для повышенной влажности.

Современная баня – это не только пару светильников, а куда более функциональная и сложная система. Которая, естественно, требует качественное электрообеспечение. Т.е. кроме стандартного освещения в парной сегодня уже оборудуют:

  • Электрокаменку;
  • Теплый электрический пол;
  • Электрические измерители температуры и влажности;
  • Инфракрасные обогреватели;
  • Электрочайник и фен;
  • Мини-холодильник для пива;
  • Плазменный телевизор;
  • СПА-оборудование;
  • Внутренняя подсветка в бассейне;
  • Водонагреватель;
  • Стиральная машина;
  • Насосная станция;
  • Тепловая пушка для просушки всех помещений.

В чем опасность неправильной электропроводки в бани? Все дело в том, что пар – это прекрасный проводник электричества. А потому розетки ставить можно только в тех помещениях, которые хорошо защищены от влаги – только там конденсат не проникнет в розетку и ее токо-проводящую часть. А вот штепсельные розетки для парной – вообще табу.

Электрообеспечение бани

Идеальный вариант – изначально пригласить толкового проверенного специалиста, который проведет все расчеты и сам установит все оборудование. Если такой возможности не окажется – во всем можно разобраться самому, но важно полностью изучить все нюансы. И тогда пригласить специалиста хотя бы на контрольный просмотр, за который он уже возьмет не дорого. Специалисту нужно дать примерный план размещения банных розеток, выключателей и светильников – и какие приборы будут куда ставиться. И заранее вычитать планируемую совокупную мощность всего оборудования, что будет – так электрик определит необходимое сечение для кабелей.

Итак, как провести электропроводку в бане – от теории к практике.

Содержание

Общие положения по правильной электрификации

Итак, как сделать электропроводку в бане? Вот как: электричество в нее подается от главного распределительного щитка через отдельную линию электропередач – и у бани отдельный контур защитного заземления. Причем проводят проводку в бане по тех местах, где она будет менее всего заметна – но на расстоянии не менее чем полтора метра от батарей и труб. И никак не в углах или напротив дверей и проходов. И здесь есть несколько своих правил:

  • Питающее напряжение проводить необходимо через УЗО и АВ, как и понижающий трансформатор для освещения парилки и моечной.
  • Лучший кабель, с помощью которого может проводиться электропроводка в бани, это, по мнению опытных банщиков, кабель марки ВВГнгLS 3х2,5. Он медный, в специальной оболочке, которая не распространяет горение.

Электропроводка сквозь стены

  • Щиток, общий выключатель и распределительные коробки устанавливать нужно в предбаннике.
  • Чтобы провести провода через стены в бане, нужно сверлить отверстия прямо в центре бревна и вставлять туда стальную трубу в ½ дюйма. Саму проводку в бане делать можно в металлической, гофрированной гибкой и специальной пластиковой трубе. Такая не загорится даже в случае возгорания самой проводки – только подплавится.

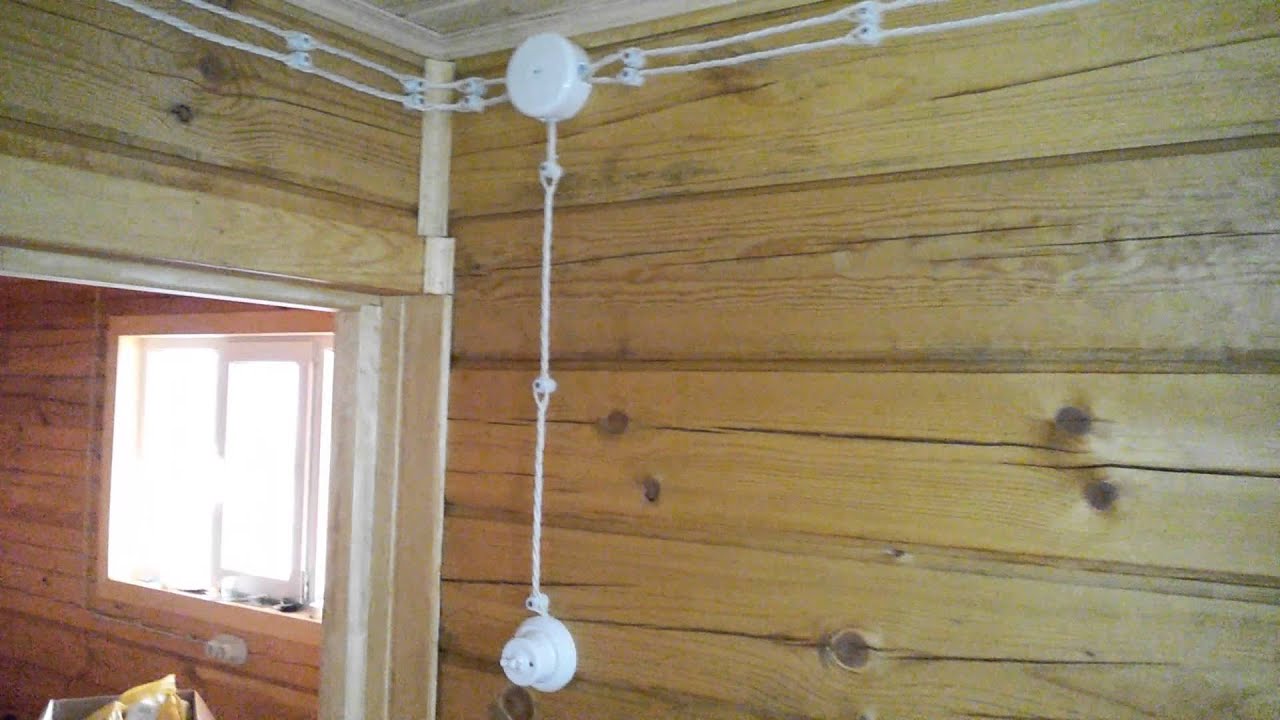

  • Если речь идет именно деревянной бане, то вся проводка должна быть исключительно открытой – но желательно, не по плинтусам, а через чердак. Соединение проводов делать нужно клемное – и никакое другое. И их ни в коем случае нельзя скручивать – все кабеля обязаны быть только целиковыми. А вот точно следует избегать, устраивая электропроводку в бане, так это резиновую и виниловую оплетку проводов. Хорошо подходит для бани горфрированный провод марки H07RN-F.

Электропроводка своими руками

Схема электропроводки в бане: главное – безопасность!

К слову, то, что все приборы и щит располагаться должно только в идеально защищенном от влаги помещении, продиктовано не только пожаробезопасностью – в условиях повышенной влажности все это быстро выходит из строя из-за коррозии. Причем даже пластиковые изделия – ведь внутри их все равно есть детали из металла. А вот что касается современной душевой кабины, которая оборудована встроенным нагревом воды – переживать не стоит. Благодаря тому, что производитель изначально заботится о защите, ставить ее можно и в моечной.

Что касается светильников, то их корпус должен быть металлическим, а плафон – из стекла. Устанавливать их желательно только на стенах, т.к. под потолок как раз и уходит весь жар, и температура там не малая.

Итак, трансформатор, к которому нужно проводить питающее напряжение, должен быть рассчитан на 220 вольт и установлен в абсолютно сухом месте. В парилку и моечную можно проводить сквозь стену только 12 вольт – и там не может быть никаких розеток. Хотя официально допускаются требованиями ПУЭ (для опасных помещений, как баня) в парилке и напряжение в 42 вольт – когда ставятся лампочки в 36 вольт.

Если в бане планируется быть стиральная машина, то ставить ее однозначно нужно будет только в сухом помещении – как и делать там для нее розетку. В нагревательный бак делать следует отдельный провод – это важно.

Подведение электричества к бане

Вокруг самой бани крайне желательно проложить контур заземления, а в щитке – установить дифференциальный автомат либо УЗО утечку не более, чем 30 мА. Если все это по каким-то причинам невозможно сделать в вашей парной – тогда обязательно в щитке предбанника устанавливается Т-220/12.

И УЗО, и автоматы в итоге должны оказаться во влагозащищенном боксе.

Если нужно установить датчики к электрокаменке, то только низковольтные, на расстоянии в 1 метр от пола – и на самой дальней от каменке стене. Щит управления ими крепить нужно однозначно за пределами парилки. Сама электрокаменка, к слову, всегда устанавливается без розеток – прямым кабелем до щита, который висит вне парилки.

Электрификация бани

Провода в парилке и разбор основных ошибок

А теперь о самом тонком – самая сложная электропроводка в бане, а именно – в парилке. Самое главное правило – она не должна быть ближе, чем на 0,8 м от дымохода и каменки.

В душевой и парной светильники ставить нужно со степенью защиты IP44 и выше. А самый безопасный вариант – 12-ти вольтные галогенные лампочки. А вот для парилки и топочной лучше брать особо термостойкий провод, который может выдержать нагрев до 180˚ — марки SILFLEX Sif S=0,25-185 кв.мм, одножильный, с силиконовой изоляцией.

Монтаж электропроводки в бане

С целью безопасности многие банщики организовывают освещение парилки снизу – поближе к прохладному полу. Это чаще всего точечная подсветка, которую можно разместить под полками, делая световой дизайн таинственным и необычным. Причем саму проводку к ней нужно делать специальным термостойким проводом в металлической трубе.

Важный момент: как любое оборудование, электрика для бани должна проходить ревизию минимум раз в четыре года – это и есть гарант безопасности. И еще для справки: проводка из алюминия имеет срок годности 15 лет, из меди – 20, а потому по истечению этого срока ее обязательно нужно заменить – если речь идет об обычном доме, а в бане она и вовсе работает в достаточно агрессивной среде.

Еще один важный нюанс: если вы нанимаете на работу профессиональных электриков – все равно желательно разбираться хоть в каких-то тонкостях электропроводки в бане. Ведь известно, что сегодня немало таких, что выдают себя за специалистов, а если любимая парная сгорит – не найти их будет и с огнем.

Вот так делается электропроводка бани своими руками – сложно, но все реально. А разобравшись, все можно сделать куда более качественнее и безопаснее, нежели нанимать бригаду местных «электриков» со стажем.
