Популярную группу оборудования для дерево- и металлообработки образуют сверлильные станки. Они предназначены для выполнения сквозных и глухих отверстий, их развертывания и зенкерования, а также нарезания резьбы. Форма оснастки позволяет эффективно отводить материал.

Вертикально сверлильные станки популярны в частных мастерских и на крупных заводах. Заготовка закрепляется на подъемном столе тисками или струбцинами, к месту обработки из специального сопла подводится смазочно-охлаждающая жидкость. Каждый станок для сверления имеет рукоять, регулирующую ход шпинделя. Рабочая оснастка - сверла, зенкеры, резьбонарезные патроны и др.

В результате сверлильный станок дает минимальную шероховатость внутренних стенок, и высокую точность диаметра и глубины отверстий, их взаимного расположения.

Устройство и принцип работы

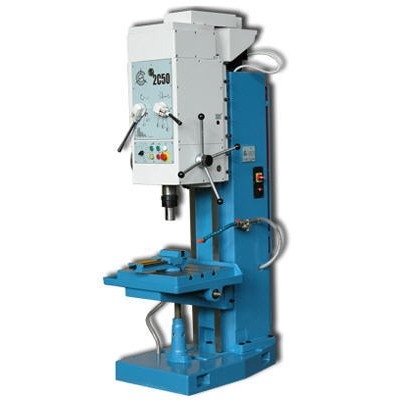

Каждый сверлильный станок состоит из нескольких конструктивных элементов. Он имеет фундаментальную плиту с колонной и подъемный рабочий стол. От электродвигателя через передаточные механизмы вращение сообщается рабочему валу. На нем устанавливается оснастка – сверла, зенкеры, резьбонарезные патроны и др. Ход шпинделя регулируется при помощи рукояти. Заготовка закрепляется на столе тисками или струбцинами, к месту обработки из специального сопла подводится смазочно-охлаждающая жидкость.

Благодаря регулированию и надежной фиксации, настольные сверлильные станки дают минимальную шероховатость внутренних стенок, и высокую точность заданных параметров – диаметра и глубины отверстий, их взаимного расположения.

Важные характеристики

  • Расход электроэнергии и производительность зависят от мощности. Небольшой настольный сверлильный станок может потреблять от 150 Вт, тяжелое стационарное оборудование – порядка 3 кВт.
  • Диаметр сверления, 16-60 мм, определяет не только размер отверстия, но и выбор соответствующей оснастки.
  • Частота вращения шпинделя может составлять 200-3000 об/мин. Как правило, станки имеют многоскоростной редуктор, который позволяет установить необходимую частоту в зависимости от материала и операции.

Виды

По обрабатываемому материалу подразделяют станки для дерево- и металлообработки. Некоторые модели могут работать и с тем, и с другим.

По конструкции и назначению:

  • Настольные - для индивидуального применения и небольшого объема работ.
  • Радиально-сверлильные установки имеют возможность перемещения сверлильной головки с режущим инструментом в различных направлениях – вверх, вниз, вперед, назад, а также поворачивать влево и вправо. Это дает возможность сверлить под углом.
  • Станок вертикально сверлильный позволяет регулировать только ход шпинделя (выше-ниже). Он позволяет точно установить и зафиксировать необходимые параметры, и хорошо подходит для поточного производства.
  • Редукторный – массивное производственное оборудование с многоскоростным редуктором. Он увеличивает крутящий момент за счет уменьшения скорости вращения, что позволяет выполнять большие отверстия в твердых материалах без перегрузок.

Источник: http://www.vseinstrumenti.ru/stanki/sverlilnye/
